數控車床軸套零件圖快速繪圖尺的創新設計

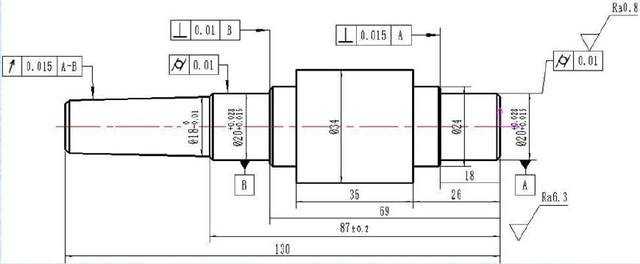

數控加工技術專業的學生在專業課的學習中經常要繪制零件圖，且軸套類零件輪廓一般是由直線和圓弧組成的，比較復雜，此外還要涉及到尺寸的標注等。

學生采用一般的量具在繪制過程中往往繪制的直線不垂直、不水平、不對稱且效率較低，比較費時。

目前，還沒有一種簡單方便的專用繪圖尺，來完成車床零件圖紙的快速繪制。

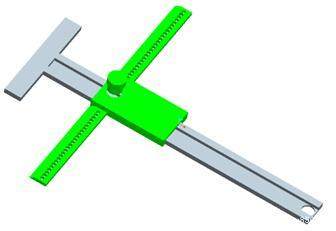

本次發明涉及一種繪圖量具，具體的說是提高車床零件圖紙的繪制速度而設計的一種繪圖尺。

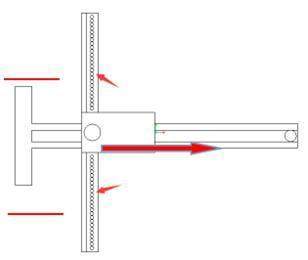

創新點：1）同時握住兩支筆進行零件輪廓、尺寸界線的繪制，保證直線度，對稱度，最少提高一倍的繪圖速度。

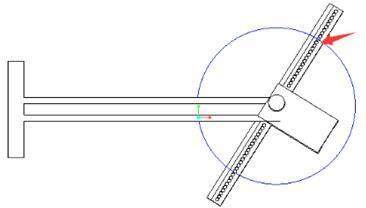

2）快速選取尺寸，繪制圓弧

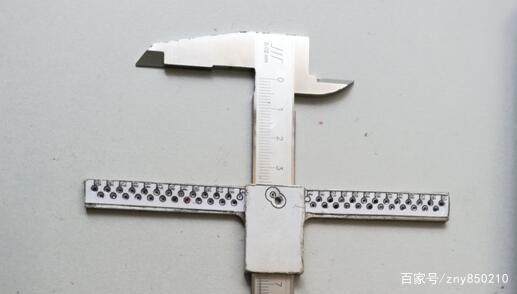

3）實物圖

注：本產品已專利授權

文章由：數控車床http://m.1-tat.cn/東莞市周氏數控設備有限公司整理提供，此文觀點不代表本站觀點

以上便是數控車床軸套零件圖快速繪圖尺的創新設計的介紹希望可以幫助到大家，更多的數控知識，請關注我們。
